Grand palancola
/ Conoscenza /AU, PU, GU palancole.

AU, PU, GU palancole.

AU palancole proposto per il Muro principale era un mucchio personalizzato progettato specificamente adatto a questo progetto. AU14, AU16, AU18, AU20, AU23, AU25 palancole tipi sono tutti da Acelor. Calcoli completi della derivazione di modulo di resistenza per il palo personalizzato, e la pila di serie sono stati forniti al Cliente e dei loro ingegneri. Backfill nella zona di ancoraggio deve essere compresso per ottenere la resistenza desiderata. Vicino alla parete, tuttavia, il materiale deve essere sufficiente poroso per consentire un adeguato drenaggio. Tabella 3 mostra il segmento delle palancole GU prima della perdita di corrosione.

Il foglio pila PU è stato costruito in stile modulare che permette lo spessore della piastra di variare per adattarsi ai diversi livelli di stress e zone di corrosione. La tabella seguente riporta i diametri minimi approssimativi di cofferdam circolare che può essere costruito utilizzando varie sezioni palancole. Fori di scarico deve essere sfruttato al muro con adeguata frequency.PU12, PU12 10/10, PU18, PU22, PU28, PU32 palancole sono normalmente per HZ e OZ lamiera palo.

Per diga di elevazione insufficiente, si consiglia di installare un campo di scarico utilizzando ciottoli o campo ghiaia. I diametri sono intesi solo come guida per la deviazione interblocco effettivamente realizzato sarà una funzione della lunghezza della pila, la sezione pila, la penetrazione necessaria. La tabella 3 mostra la sezione modulo per il momento la capacità di ciascun segmento delle palancole GU prima della perdita di corrosione. Tutti i calcoli sono stati eseguiti in conformità con le linee guida di cui al BS 5950 Parte 5. diametri più piccoli possono essere raggiunti con l'introduzione di pali angolo piegato, ma diametri superiori si tradurrà se si utilizzano coppie di pali che sono stati schiacciato o saldati.
GU6N, GU8N, GU16N, GU18N, GU16-400, GU18-400 tipi sono meglio di palancole Thyssen e Thyssenkrupp.

Una superficie dura in cemento armato anche potrebbe rivelarsi efficace contro l'erosione causata dalla tracimazione. Esso può essere guidato in modo da formare un cerchio completo senza la necessità di pali angolari. AZ pali hanno un angolo massimo di deviazione 5 °. Tale superficie dura deve essere costruito su un'adeguata e ben drenati fondazione per essere efficace.





Sezione Dimensioni Massa Momento d'inerzia Modulo di sezione
Larghezza Altezza Spessore Per mucchio Muro

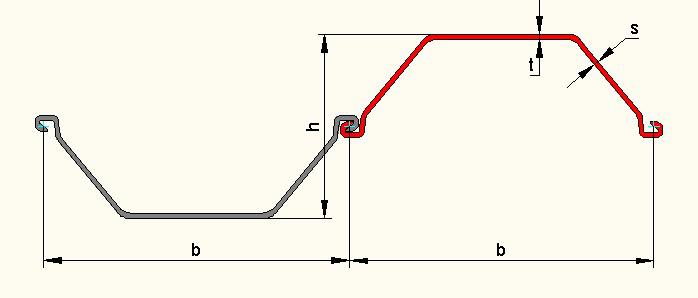

b h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m

AU

AU14 750 408 10 8.3 77.9 103.8 28710 1410
AU 16 750 411 11.5 9.3 86.3 115 32850 1600
AU 18 750 441 10.5 9.1 88.5 118 39300 1780
AU 20 750 444 12 10 96.9 129.2 44440 2000
AU 23 750 447 13 9.5 102.1 136.1 50700 2270
AU 25 750 450 14.5 10.2 110.4 147.2 56240 2500
PU
PU 12 600 360 9.8 9 66.1 110.1 21600 1200
PU1210/10 600 360 10 10 69.6 116 22580 1255
PU 18 600 430 11.2 9 76.9 128.2 38650 1800
PU 22 600 450 12.1 9.5 86.1 143.6 49460 2200
PU 28 600 454 15.2 10.1 101.8 169.6 64460 2840
PU 32 600 452 19.5 11 114.1 190.2 72320 3200
GU
G6N 600 309 6 6 41.9 69.9 9670 625
GU7N 600 310 6.5 6.4 44.1 73.5 10450 675
GU7S 600 311 7.2 6.9 46.3 77.1 11540 740
GU8N 600 312 7.5 7.1 48.5 80.9 12010 770
GU8S 600 313 8 7.5 50.8 84.6 12800 820
GU13N 600 418 9 7.4 59.9 99.8 26590 1270
GU14N 600 420 10 8 64.3 107.1 29410 1400
GU15N 600 422 11 8.6 68.7 114.5 32260 1530
GU16N 600 430 10.2 8.4 72.6 121 35950 1670
GU18N 600 430 11.2 9 76.9 128.2 38650 1800
GU20N 600 430 12.2 9.5 81.1 135.2 41320 1920
GU21N 600 450 11.1 9 81.9 136.5 46380 2060
GU22N 600 450 12.1 9.5 86.1 143.6 49460 2200
GU23N 600 450 13.1 10 90.4 150.7 52510 2335
GU16-400 400 290 12.7 9.4 62 154.9 22580 1560
GU18-400 400 292 15 9.7 69.3 173.3 26090 1785
