Palancole FSP

FSP palancole possono essere prodotti in Giappone, Corea e Cina. E sono utilizzati in molti tipi di opere temporanee e strutture permanenti. FSP tipo ⅠA, Ⅱ, IIA, Ⅲ, ⅢA, Ⅳ sono 400 millimetri sezioni di larghezza. FSP typeⅤL, ⅥL, ⅡW, ⅢW, ⅣW. sono sezioni larghe. Mills si trovano in Nippon e Fuji. È il. Dighe sono strutture a terra paralleli progettati per proteggere le installazioni montane come le case e le strade, impianti portuali o aree di terra artificialmente piene. Le sezioni sono progettati per fornire la massima resistenza e durata al minor peso possibile, coerenti con buone caratteristiche di guida.

Il termine FSP è talvolta usato in modo intercambiabile con diga; tuttavia, le strutture intese come banchine, ai moli o sbarchi sono quasi sempre indicati come strutture paratia. Palancole sono uno dei tipi più comuni di strutture di ritenzione terra.

Il fondale esistente era tra circa -2.0 EL a +1,0 EL in prossimità del muro proposto. FSP palancole ha recuperato l'area a circa +3.0 EL. Fill materiale è denso di ghiaia sabbiosa molto denso di ciottoli e massi. Il design degli interblocchi sezione facilita pitching e di guida e dei risultati.

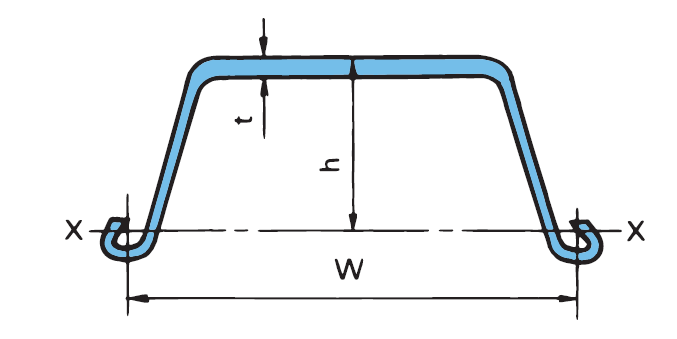

Sezione Dimensioni Area Sezionale Massa Momento d'inerzia Modulo di sezione
Larghezza Altezza Spessore Mucchio Muro
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
FSP-ⅠA 400 85 8 45.21 35.5 88.8 4500 529
FSP-Ⅱ 400 100 10.5 61.2 48 120 8740 874
FSP-IIA 400 120 9.2 55.01 43.2 108 10600 880
FSP-Ⅲ 400 125 13 76.4 60 150 16800 1340
FSP-ⅢA 400 150 13.1 74.4 58.4 146 22800 1520
FSP-Ⅳ 400 170 15.5 97 76.1 190 38600 2270
FSP-ⅤL 500 200 24.3 133.8 105 210 63000 3150
FSP-ⅥL 500 225 27.6 153 120 240 86000 3820
FSP-ⅡW 600 130 10.3 78.7 61.8 103 13000 1000
FSP-ⅢW 600 180 13.4 104 81.6 136 32400 1800
FSP-ⅣW 600 210 18 135.3 106 177 56700 2700
FSP-SX10 600 130 10.3 78.7 61.8 103 13000 1000
FSP-SX18 600 180 13.4 104 81.6 136 32400 1800
FSP-SX27 600 210 18 135.3 106 177 56700 2700
