Foto del Prodotto

Laminato a Caldo Tipo Z
Laminato a Caldo Tipo Z
Laminato a Caldo Tipo Z
Laminato a Caldo Tipo Z

Palancole tipo Z sono prodotti a forma di lettera Z, che normalmente sono azionati in doppie crimpate o saldate. Palancole tipo Z sono più ampiamente utilizzati del profilo U in costruzione di porte e fondazioni profonde perché il profilo Z può avere un modulo più grande e può essere utilizzato come pali intermedi per tubolari e combinazioni HZ pareti combinate.

Le caratteristiche principali di tipo Z a caldo foglio di acciaio laminati a palo: forma continua del web e la posizione specifica del blocco simmetricamente su entrambi i lati dell'asse neutro, questi due aiuto per migliorare il modulo di section.Generally, tipo Z palancole hanno vantaggi di seguito:
Ø Quando il modulo di sezione sono simili, Z foglio tipo mucchio ha sempre minore wegiht per metro quadrato rispetto U foglio tipo palificazione
Ø Larghezza Bigger, significa che meno non di fogli sono necessari, risparmiando sui costi di foglio installazioni palificazione o excavations.also questo è un bene per l'ingresso stagno.
Ø Può essere usato come tamponamento mucchio utilizzati insieme con tubi in acciaio, e H beams.which viene normalmente utilizzato per achive molto alto modulo



Tipo AZ Palancole Laminato a Caldo

Sezione Dimensioni Massa Momento
di inerzia
Moduli di
sezione
Larghezza Altezza Spessore Per
mucchio
Muro

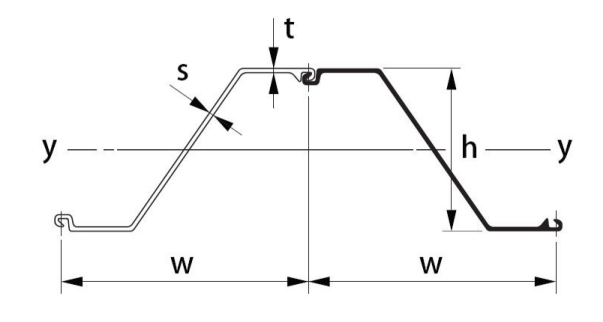

w h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
AZ 12-770 770 344 8.5 8.5 72.6 94 21430 1245
AZ 13-770 770 344 9.0 9.0 76.1 99 22360 1300
AZ 14-770 770 345 9.5 9.5 79.5 103 23300 1355
AZ 14-770 10/10 770 345 10.0 10.0 82.9 108 24240 1405
AZ 12-700 700 314 8.5 8.5 67.7 96.7 18880 1205
AZ 13-700 700 315 9.5 9.5 74.0 105.7 20540 1305
AZ 13-700 10/10 700 316 10.0 10.0 77.2 110.2 21370 1355
AZ 14-700 700 316 10.5 10.5 80.3 114.7 22190 1405
AZ 18 630 380 9.5 9.5 74.4 118 34200 1800
AZ 18 10/10 630 381 10.0 10.0 77.8 123 35540 1870
AZ 17-700 700 419 8.5 8.5 73.1 104 36230 1730
AZ 18-700 700 420 9.0 9.0 76.5 109 37800 1800
AZ 19-700 700 420 9.5 9.5 80.0 114 39380 1870
AZ 20-700 700 421 10.0 10.0 83.5 119 40960 1945
AZ 18-800 800 449 8.5 8.5 80.7 100.9 41320 1840
AZ 20-800 800 450 9.5 9.5 88.6 110.7 45050 2000
AZ 22-800 800 451 10.5 10.5 96.4 120.5 48790 2165
AZ 23-800 800 474 11.5 9.0 94.6 118.2 55260 2330
AZ 25-800 800 475 12.5 10.0 102.6 128.2 59410 2500
AZ 27-800 800 476 13.5 11.0 110.5 138.1 63570 2670
AZ 26 630 427 13.0 12.2 97.8 155 55510 2600
AZ 24-700 700 459 11.2 11.2 95.7 136 55820 2430
AZ 26-700 700 460 12.2 12.2 102.9 147 59720 2600
AZ 28-700 700 461 13.2 13.2 110.0 157 63620 2760
AZ 28-750 750 509 12.0 10.0 100.8 134.4 71540 2810
AZ 30-750 750 510 13.0 11.0 108.8 145.0 76670 3005
AZ 32-750 750 511 14.0 12.0 116.7 155.6 81800 3200
AZ 36-700N 700 499 15.0 11.2 118.6 169 89610 3590
AZ 38-700N 700 500 16.0 12.2 126.4 181 94840 3795
AZ 40-700N 700 501 17.0 13.2 134.2 192 100080 3995
AZ 42-700N 700 499 18.0 14.0 142.1 203.1 104930 4205
AZ 44-700N 700 500 19.0 15.0 149.9 214.2 110150 4405
AZ 46-700N 700 501 20.0 16.0 157.7 225.3 115370 4605
AZ 46 580 481 18.0 14.0 132.6 229 110450 4595
AZ 48 580 482 19.0 15.0 139.6 241 115670 4800
AZ 50 580 483 20.0 16.0 146.7 253 121060 5015
AZ 48-700 700 503 22.0 15.0 158.5 226.4 119650 4755
AZ 50-700 700 504 23.0 16.0 166.3 237.5 124890 4955
AZ 52-700 700 505 24.0 17.0 174.1 248.7 130140 5155



 HOESCH Z Type Palancole

Sezione Larghezza
sistema
Altezza
della parete
Spessore
flangia
Spessore
Web
Massa Modulo di
resistenza
Momento
d'inerzia
w h t s G G Wy Singolo palo Iy
Muro Singolo palo Muro Muro
mm mm mm mm kg/m2 kg/m cm3/m cm3 cm4/m
HOESCH 1707 700 420 8,7 8,5 104,6 73,2 1735 1215 36435
HOESCH 1807 700 420 9,2 9,0 109,3 76,5 1800 1260 37800
HOESCH 1907 700 420 9,7 9,5 113,9 79,7 1865 1306 39165
HOESCH 2007 700 420 10,3 10,1 119,4 83,6 1945 1362 40845
HOESCH 2407 700 440 11,0 11,0 136,7 95,7 2450 1715 53000
HOESCH 2507 700 440 11,5 11,5 141,4 99,0 2525 1768 55550
HOESCH 2607 700 440 12,0 12,0 146,2 102,3 2600 1820 57200
HOESCH 2707 700 440 12,7 12,7 153,0 107,1 2705 1894 59520
HOESCH 2807 700 440 13,1 13,1 156,7 109,7 2765 1936 60830
HOESCH 3607 700 500 16,8 10,8 167,7 117,4 3595 2517 89875
HOESCH 3707 700 500 17,4 11,4 173,7 121,6 3696 2587 92400
HOESCH 3807 700 500 18,0 12,0 179,8 125,9 3800 2660 95000
HOESCH 3907 700 500 18,7 12,7 186,8 130,8 3925 2745 98000
HOESCH 4007 700 500 19,0 13,0 190,0 133,0 3970 2780 99250



Z Tipo di Palancola Laminata a Caldo

Z Type palancole stand come la lettera Z, e sono lunghi tratti strutturali con sistema ad incastro verticale che sarà forma una parete continua palancole. La capacità di un profilo palificazione lamiera dipende dal modulo di sezione, tipo di acciaio e suoli e terreni è guidato in. China pressione di trasferimento palancole da un lato della parete ai terreni di fronte ad esso. Laminazione a caldo e laminazione a freddo sono le due tecnologie di produzione primaria per la Cina palancole, con la più grande differenza è il blocco. Sezioni Z laminati a caldo sono in acciaio a temperature molto elevate, in modo interblocchi sarebbe più stretto di interblocchi formati a freddo. Quindi, in un terreno molto duro, palancole pareti, cassoni palancole, Molo di costruzione, moli palancole, stabilizzazione dei versanti, la costruzione molo conservando, Cina caldo palancole laminate sono preferiti. Laminati a caldo sono normalmente più a tenuta stagna. Laminati a caldo palancole hanno un contenuto quasi il 10% riciclato mentre a freddo lamiera di acciaio formata accumulando materiali riciclati hanno solo il 70%. A poco a poco laminati a freddo e caldo palancole palancole laminate possono sostituire l'un l'altro in un sacco di progetti.

Tipo Z palancole di acciaio laminato a caldo normalmente si riferiscono ad AZ palancole, PZ palancole, PZC palancolato foglio OZ palo ecc Poiché il concorso di profili Z non sono così pesanti come profili ad U, profili Z prezzi sono normalmente superiori a profili ad U, anche se i costi di rotolamento è grosso modo la stessa. Un sacco di produttore palancole e fornitore non sanno che cosa è la differenza tra caldo palancole Larssen laminati e palancole. Eventuali sezioni con le serrature Larssen possono essere chiamati Larssen lamiera palo. Larrsen era il nome di uomo che ha inventato interblocchi Larssen. Quindi tutto palancole Regno Unito, palancole in Europa, in lamiera di acciaio palo tutto può essere chiamato Larrsen palancole.

Manteniamo un grande magazzino di Cina fogli laminati a caldo palificazione con l'alta qualità, rigorosamente secondo affidabilità e Controllo Qualità Procedure. La maggior parte standard largamente usato è EN10248 Parts 1 & 2.

Laminati a caldo palancole hanno una palla o presa di tipo blocco. Tipo Palla di blocco sono compatibili solo con lamiera d'acciaio tipo palla palo. E tipo di socket palancole sono compatibili solo con interblocchi socket. Frizioni sfera sono normalmente utilizzati in USA, mentre in altre parti, quasi tutti interblocchi zoccolo



Z Tipo di Palancola Laminata a Caldo Modulo di Consegna

AZ palancole Larssen può essere fornito in singoli pali, sgualcito doppi pali. Questa è la forma di consegna di palancole Larssen. Possiamo anche vendere pali piegati, pali d'angolo, pali di giunzione per Larssen pareti a incastro. Larssen palancole possono essere forniti in parete frastagliata, box pali, foglio scatola mucchio, pareti combinati. Manipolazione del foro e la marcatura possono anche essere fornito a richiesta.

La maggior parte ampiamente le applicazioni utilizzate sono struttura di controllo del fiume e difesa contro le inondazioni, i porti e porticcioli, stazioni di pompaggio, il ponte moncone, strada allargando muri di sostegno, scantinati, parcheggi sotterranei, barriere di contenimento, di carico cuscinetto fondazioni, opere di temperatura etc.

Dal design palancole e fase di calcolo, Cina acciaio laminato a caldo palancole già tenere a mente i fattori di corrosione per raggiungere una vita di servizio soddisfacente. Diversi fattori di corrosione per Larssen lamiera palo devono essere indicati in fase di progettazione, anche corrosione sotterranea, corrosione atmosferica, corrosione in acque dolci e in ambienti marini. Negli ambienti marini, le zone di marea, il mare della zona immersione in acqua, zona di acqua bassa, spruzzi e zona atmosferica. Per aumentare la durata dei fogli Larssen palo, tecnici o imprenditori sono disponibili diverse opzioni.



Protezione Corrossion di Palancole in Acciaio Larssen

1. Utilizzare di una sezione più pesante. Acciaio spessore aggiuntivo come una tolleranza per corrosione può aumentare la durata effettiva della Cina caldo palancole laminate. Quanto inox di spessore richiesto dipende dal mondo del lavoro e l'ambiente. Appaltatori e gli ingegneri dovrebbero tenere a mente che le zone più corrosivi potrebbero non coincidere con la zona più altamente stressati. Un altro calcolo economico è quello di aumentare lo spessore palancole localmente collegando piastre in acciaio. Le piastre di acciaio giunzione potrebbero essere anela 2-3m.

2. Utilizzare di un acciaio ad alto rendimento. Anche se tutti in acciaio al carbonio hanno tassi di corrosione simili, S355GP pareti a incastro consente ulteriore perdita del 30% dello spessore lecito essere sostenuta senza pregiudizio, rispetto al tipo di acciaio S270 GP. Di conseguenza, un aumento del 30% nella durata effettiva di una pila lamiera può essere raggiunge solo il 2% dei costi palancole. S430 medico di famiglia o S390 GP può ottenere un risultato migliore.

3. Sistema di rivestimento: palancole verniciate sono usate in molti progetti seawall e paratie. Un sistema di verniciatura di buono può durare per più di 20 anni. Marche di vernice lo più comunemente indicati sono International (Interzone 954, Interseal 269) SIGMA, pittura SIGMACOVER, pittura Hempel, vernice Jotun (Marathon epossidica, Jotamastic 87, Baltoflake ecc). Acciaio accumulando sezioni può essere verniciato su un lato o entrambi i lati, la pittura temporanea o permanente di pittura. Pittura temporanea è solo all'interno di 100um per proteggere la Cina laminato a caldo palancole durante il trasporto su mare. Mentre pittura permanente 450-500um normalmente minimo.

5. Protezione catodica: due sistemi sono utilizzati, utilizzando sia anodi sacrificali o correnti continue impressionato. Il sistema di protezione catodica richiede conoscenze e le esperienze di aziende specializzate.

6. Rivestimento in calcestruzzo: In ambienti marini, rivestimento in calcestruzzo può essere utilizzato per proteggere i pali in acciaio, che è spesso limitato alla zona di spruzzi. In alcuni casi, sia la zona spruzzi e la zona di marea sono protetti estendendo COPE al di sotto del livello dell'acqua basso basso.
