PARETI A INCASTRO

Con più strutture di stoccaggio in tutti gli Stati Uniti, Hammer & Steel ha una grande selezione di prodotti palancole di acciaio disponibili per la vendita o il noleggio. I nostri prodotti palancole dispongono meccanici "a sfera" connessioni che consentono ad ogni lamiera di blocco con un altro e creare una barriera rigida per la terra e l'acqua, mentre resistere alle pressioni laterali di queste forze. L'interblocco sferico permette anche la flessibilità nella fissazione pur rimanendo molto resistente in condizioni di guida rispetto ad altri sistemi.

La forma Z di ogni sezione presta alla sua resistenza strutturale che è determinata non solo dalle dimensioni, ma anche dallo spessore dell'acciaio. Naturalmente, le condizioni del suolo in cui la sezione è guidato anche influire sulle prestazioni della fondazione o parete. Il PZC e PZ foglio serie mucchio spesso può essere usato come alternativa al Commercio Arbed AZ palancole da Arcelor.

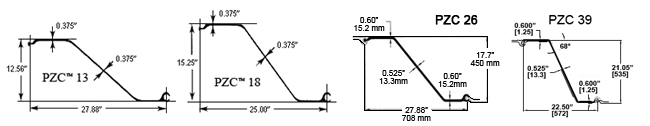

ALTA EFFICIENZA "Z" SCHEDA SEZIONE STEEL PILE

					Per Sezione Unica						Per Piede di Muro
Sezione denominazione	Larghezza nominale	Muro di profondità (Altezza)	Web spessore	Spessore flangia	Zona	Peso a Piede	Momento d'inerzia	Modulo di sezione	Superficie commerciale	Rivestimento Area Nominale	Zona	Peso a Piede	Momento d'inerzia	Modulo di sezione
Sezione denominazione	in.	in.	in.	in.	in.2	lbs/ft	in.4	in.3	ft2/ft	ft2/ft	in2/ft	lbs/ft2	in4/ft	in3/ft
PZC"12	27.88	12.52	0.335	0.335	13.64	46.4	326.6	52.0	6.09	5.60	5.87	20.0	140.6	22.4
PZC"13	27.88	12.56	0.375	0.375	14.82	50.4	353.0	56.2	6.09	5.60	6.38	21.7	152.0	24.2
PZC"14	27.88	12.60	0.420	0.420	16.15	55.0	382.7	60.5	6.09	5.60	6.95	23.7	164.8	26.0
PZC"17	25.00	15.21	0.335	0.335	13.64	46.4	492.9	64.5	6.09	5.60	6.55	22.3	236.6	31.0
PZC"18	25.00	15.25	0.375	0.375	14.82	50.4	532.2	69.8	6.09	5.60	7.12	24.2	255.5	33.5
PZC"19	25.00	15.30	0.420	0.420	16.16	55.0	576.5	75.2	6.09	5.60	7.76	26.4	276.7	36.1
PZC"26	27.88	17.70	0.525	0.600	21.72	73.9	994.3	112.4	6.65	6.15	9.35	31.8	428.1	48.4
Tutte le dimensioni sono nominali

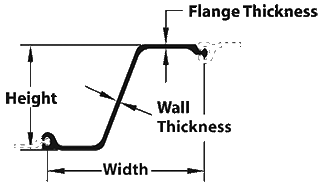

HEAVY DUTY "Z" SCHEDA SEZIONE PILE

	Larghezza	Altezza	Spessore		Zona	Peso		Modulo di sezione	Momento d'inerzia	Rivestimento Area
Sezione			Flangia	Tela		Mucchio	Muro			Entrambe Le Parti	Superficie Muro
Sezione	in.	in.	in.	in.	in.sq / ft	lb. / ft	lb. / ft. sq.	in. cu. / ft.	in. qu / ft.	ft. sq. / foot of single	ft. sq. / ft. sq.
PZ 22	22	9	0.375	0.375	6.47	40.3	22	18.1	84.38	4.48	1.22
PZ 27	18	12	0.375	0.375	7.94	40.5	27	30.2	184.2	4.48	1.49
PZ 35	22.64	16.1	0.6	0.5	10.29	66	35	48.5	361.2	5.37	1.42
PZ 40	19.69	14.9	0.6	0.5	11.76	65.6	40	60.7	490.8	5.37	1.64
Tutte le dimensioni sono nominali

SEZIONI FLAT

Tipicamente utilizzata per le applicazioni di progettazione cella circolare, lamiera piana mucchio è una tecnologia comprovata che è ancora usato in molti progetti. Mentre queste palancole offrono molto meno forza fascio di pali Z, le sezioni usano un pollice e sincronizzazione con una connessione a contatto a tre punti per generare significativa forza di trazione per contrastare lo stress cerchio applicata a loro.

			Per Sezione Unica				Per Piede di Muro
Sezione denominazione	Larghezza nominale	Web Spessore	Peso a Piede	Momento d'inerzia	Modulo di sezione	Rivestimento Area Nominale	Peso a Piede	Momento d'inerzia	Modulo di sezione
Sezione denominazione	in.	in.	lbs/ft	in.4	in.3	ft2/ft	lbs/ft2	in.4/ft	in.3/ft
PS 27.5	19.69	0.4	45.2	5	3.2	3.68	27.5	3	1.9
PS 31.0	19.69	0.5	50.9	5	3.2	3.68	31	3	1.9
Tutte le dimensioni sono nominali

This article comes from Hammer & Steel edit released
