/ Prodotti / Palancola Tipo U

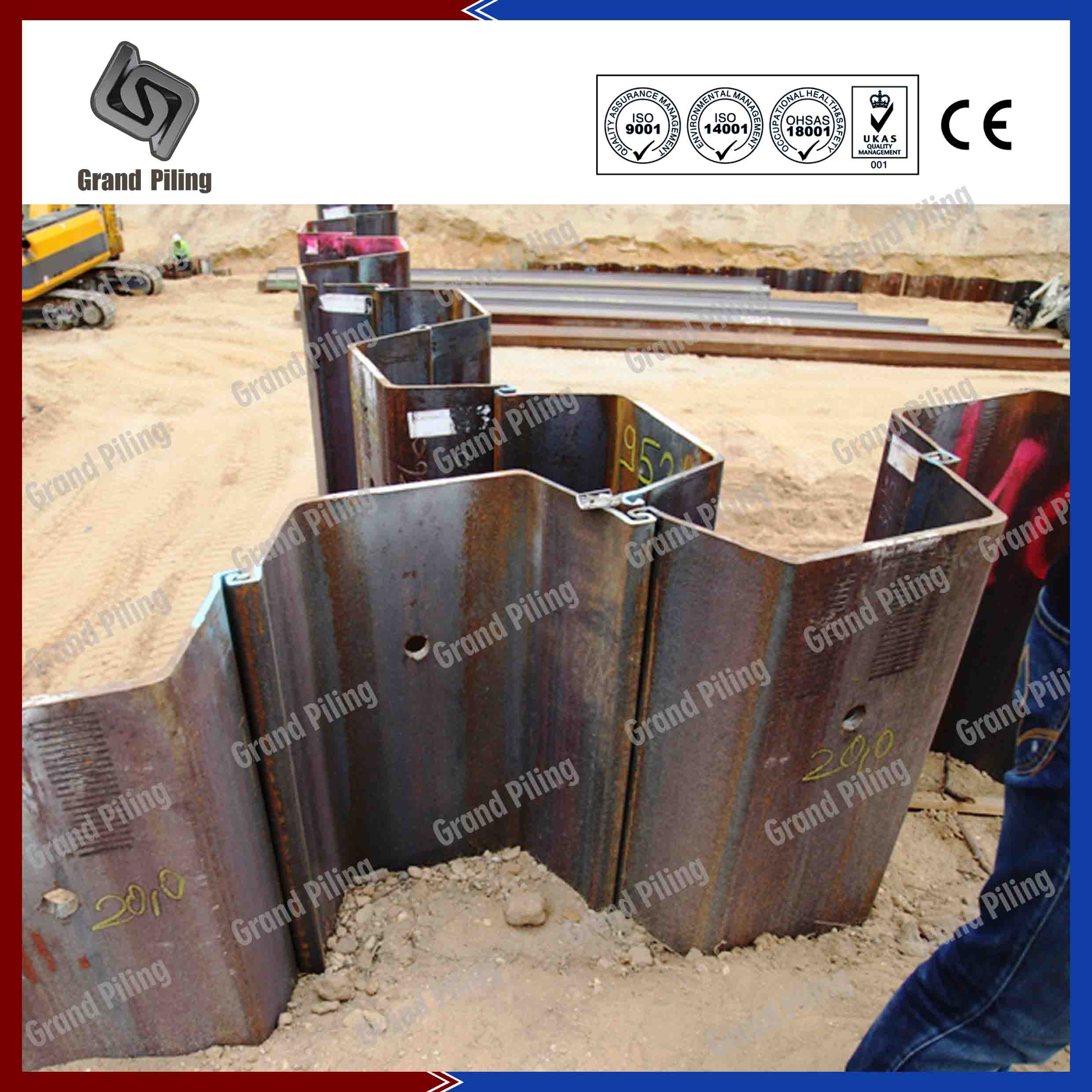

Foto del Prodotto


Palancole tipo U sono profili tipo U con interblocco su entrambi i lati per formare le pareti continue, che presentano linee centrali al centro della parete doppia U. Palancole tipo U può pila più stabile di qualsiasi altra forma, quindi può essere utilizzato sia in progetti permanenti che temporanei.

Milioni di tonnellate di U palancole laminate a caldo sono stati utilizzati in tutto il mondo per tutti i tipi di strutture per più di 100 years.U foglio di profilo pilingwas la tradizione, soprattutto in Aisa.

I vantaggi di pali a forma di U sono molteplici:

Ø vasta gamma di sezioni formando diverse serie con diverse caratteristiche geometriche, consentendo la scelta di sezioni tecnicamente ed economicamente ottimizzati per ogni specifico progetto. La nostra azione regolare per palancole laminato a caldo tipo U sono oltre 80.000 tonnellate.
Ø combinazione di grande profondità dell'onda e spessore alto della flangia che porta a eccellenti proprietà statiche.
Ø forma simmetrica dei singoli elementi con conseguente grande attitudine per il riutilizzo.
Ø possibilità di montare e fissare pali in coppie al mulino forniscono migliore qualità installazione e performance.





Asia Tipo Palancole Laminate a Caldo

Sezione Dimensioni Area di sezione Massa Momento
d'inerzia
Modulo di
Sezione
Larghezza Altezza Spessore Singolo
mucchio
Parete
w h t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
ⅠA 400 85 8 45.21 35.5 88.8 4500 529
400 100 10.5 61.2 48 120 8740 874
400 125 13 76.4 60 150 16800 1340
ⅢA 400 150 13.1 74.4 58.4 146 22800 1520
400 170 15.5 97 76.1 190 38600 2270
ⅤL 500 200 24.3 133.8 105 210 63000 3150
ⅥL 500 225 27.6 153 120 240 86000 3820
ⅡW 600 130 10.3 78.7 61.8 103 13000 1000
ⅢW 600 180 13.4 104 81.6 136 32400 1800
ⅣW 600 210 18 135.3 106 177 56700 2700

Nota: Per l'Asia laminati a caldo U foglio tipo mucchio, più frequentemente citato marchio è FSP, NSP, SKSP, JFESP, tutti significano stesse dimensioni.



Palancole Hoesch / Palancole Larssen

Sezione Larghezza
del sistema
Altezza
della parete
Spessore
posteriore
Spessore
del Web
Massa Modulo di
Sezione
Momento
d'inerzia
b h t s Parete Singolo
mucchio
Parete Singolo
mucchio
Parete
mm mm mm mm kg/m2 kg/m Wy
cm3/m
cm3 Iy
cm4/m
LARSSEN 22 500 340 10,0 9,0 123,6 61,8 1260 355 21420
LARSSEN 22/10/10 500 340 10,0 10,0 129,8 64,9 1300 372 22100
LARSSEN 23 500 420 11,5 10,0 155,0 77,5 2000 527 42000
LARSSEN 24 500 420 15,6 10,0 175,0 87,5 2500 547 52500
LARSSEN 24/12 500 420 15,6 12,0 185,4 92,7 2550 560 53610
LARSSEN 25 500 420 20,0 11,5 206,0 103,0 3040 562 63840
LARSSEN 600 600 150 9,5 9,5 94,0 56,4 510 130 3825
LARSSEN 600 K 600 150 10,0 10,0 99,0 59,4 540 133 4050
LARSSEN 601 600 310 7,5 6,4 78,0 46,8 745 251 11520
LARSSEN 602 600 310 8,2 8,0 89,0 53,4 830 265 12870
LARSSEN 603 600 310 9,7 8,2 108,0 64,8 1200 330 18600
LARSSEN 603/10/10 600 310 10,0 10,0 116,0 69,6 1260 350 19530
LARSSEN 603 K 600 310 10,0 9,0 113,5 68,1 1240 340 19220
LARSSEN 604n 600 380 10,0 9,0 123,0 73,8 1600 415 30400
LARSSEN 605 600 420 12,5 9,0 139,2 83,5 2020 520 42420
LARSSEN 605 K 600 420 12,2 10,0 144,5 86,7 2030 537 42630
LARSSEN 606n 600 435 14,4 9,2 157,0 94,2 2500 605 54375
LARSSEN 606n K 600 435 14,4 10,0 162,1 97,3 2530 617 55030
LARSSEN 628 600 456 16,3 9,8 165,5 99,3 2775 586 63270
LARSSEN 607n 600 452 19,0 10,6 190,0 114,0 3200 649 72320
LARSSEN 703 700 400 9,5 8,0 96,4 67,5 1210 414 24200
LARSSEN 703/10/10 700 400 10,0 10,0 108,0 75,6 1340 437 26800
LARSSEN 703 K 700 400 10,0 9,0 103,0 72,1 1300 426 25950
LARSSEN 716 700 440 10,2 9,5 114,2 79,9 1600 511 35200
LARSSEN 720 750 450 12,0 10,0 128,5 96,4 2000 588 45000
LARSSEN 720/14,5/10,0 750 450 14,5 10,0 139,3 104,5 2270 595 51075
LARSSEN 43 500 420 12,0 12,0 166,0 83,0 1660 483 34900
LARSSEN 430 708 750 12,0 12,0 234,5 166,0 6450 4570 241800



Tipo Europeo Palancole Laminato a Caldo

Sezione Dimensioni Massa Momento
d'inerzia
Modulo di
Sezione
Larghezza Altezza Spessore Per mucchio Parete
b h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
L600 600 150 9.5 9.5 56.4 94 3825 510
L600K 600 150 10 10 59.4 99 4050 540
L601 600 310 7.5 6.4 46.8 78 11520 745
L602 600 310 8.2 8 53.4 89 12870 830
L603 600 310 9.7 8.2 64.8 108 18600 1200
L603K 600 310 10 9 68.1 113.5 19220 1240
L603 10/10 600 310 10 10 69.6 116 19530 1260
L604 600 380 10 9 73.8 123 30400 1600
L605 600 420 13 9.2 85.5 142.5 43890 2090
L606 600 435 14.4 9.2 94.2 157 54375 2500
L607 600 452 19 10.6 114 190 72320 3200
L703 700 400 9.5 8 67.5 96.4 24200 1210
L716 700 440 10.2 9.5 79.9 114.2 35200 1600
L720 750 450 12 10 96.4 128.5 45000 2000
AU
AU14 750 408 10 8.3 77.9 103.8 28710 1410
AU 16 750 411 11.5 9.3 86.3 115 32850 1600
AU 18 750 441 10.5 9.1 88.5 118 39300 1780
AU 20 750 444 12 10 96.9 129.2 44440 2000
AU 23 750 447 13 9.5 102.1 136.1 50700 2270
AU 25 750 450 14.5 10.2 110.4 147.2 56240 2500
PU
PU 12 600 360 9.8 9 66.1 110.1 21600 1200
PU1210/10 600 360 10 10 69.6 116 22580 1255
PU 18 600 430 11.2 9 76.9 128.2 38650 1800
PU 22 600 450 12.1 9.5 86.1 143.6 49460 2200
PU 28 600 454 15.2 10.1 101.8 169.6 64460 2840
PU 32 600 452 19.5 11 114.1 190.2 72320 3200
GU
G6N 600 309 6 6 41.9 69.9 9670 625
GU7N 600 310 6.5 6.4 44.1 73.5 10450 675
GU7S 600 311 7.2 6.9 46.3 77.1 11540 740
GU8N 600 312 7.5 7.1 48.5 80.9 12010 770
GU8S 600 313 8 7.5 50.8 84.6 12800 820
GU13N 600 418 9 7.4 59.9 99.8 26590 1270
GU14N 600 420 10 8 64.3 107.1 29410 1400
GU15N 600 422 11 8.6 68.7 114.5 32260 1530
GU16N 600 430 10.2 8.4 72.6 121 35950 1670
GU18N 600 430 11.2 9 76.9 128.2 38650 1800
GU20N 600 430 12.2 9.5 81.1 135.2 41320 1920
GU21N 600 450 11.1 9 81.9 136.5 46380 2060
GU22N 600 450 12.1 9.5 86.1 143.6 49460 2200
GU23N 600 450 13.1 10 90.4 150.7 52510 2335
GU16-400 400 290 12.7 9.4 62 154.9 22580 1560
GU18-400 400 292 15 9.7 69.3 173.3 26090 1785



U Tipo di Palancola Laminata a Caldo

Foglio caldo palo laminato è la tradizione di lamiera palo per oltre 100 anni. Questo pianeta consuma oltre 3 milioni di tonnellate di prodotti laminati a caldo accumulando ogni anno per i progetti permanenti, e oltre 1 milione di tonnellate per i progetti temporanei. Inoltre ogni anno, ci sono milioni di tonnellate di caldo lamiere palificazione ruggine. Foglio So Hot mucchio laminati è un grande business, solo dopo H travi. Un decennio fa, tutte le palancole laminate a caldo sono stati prodotti in Europa, Giappone, Regno Unito, Stati Uniti d'America, ecc paesi sviluppati. E sono stati chiamati palancole Larssen. Ora la Cina caldo palancole laminate iniziano a versare nel mercato. Sul mercato, ci sono solo alcuni nomi famosi che tutti i contraenti palancole possono Nome: Az palancolato, AU palancole, PU palancole, GU palancole, FSP palancole, PZ palancole, foglio PZC palo, foglio ASTM palo, palancole Larssen, Hoesch palancolato ecc L'indice più importante per palancole è il modulo di sezione. Quando foglio di acciaio laminati a caldo accumulando dal fornitore differente o produttore ha simile modulo di sezione, allora queste sezioni possono sostituire l'altro. Grade spessore e acciaio è importante anche per pareti a incastro, perché la spessa l'acciaio è, i profili possono essere guidati nel terreno più facilmente e la durata possono essere più lunghi. Diverso tipo di acciaio ha diverse velocità di corrosione, anche in diverse condizioni di terreno, come in terreni inquinati o molto inquinate, acqua dolce o salata, tutti diversi. Un grafico velocità di corrosione può essere ottenuto facilmente da lastra Cina mucchio.

Laminati a caldo in lamiera d'acciaio mucchio forma la sua forma dal ferro fuso. Il finale usuale è rivestimento del laminatoio, che è in scala luce su piccole cose e la scala pesante su roba spessa. Con interblocchi a entrambe le estremità, più sezioni formano un muro palancolate continua, che è una barriera rigida per la terra e l'acqua, resistere alle pressioni laterali. Muro Foglio palo fornire ottime resistenze alle forze di flessione e resistenza strutturale di fondamento profondo. La forma della sezione o profilo determina la resistenza strutturale. Foglio China palo può essere installato con vibro, palificazione o driver, a seconda delle suoli e la lunghezza e lo spessore dei profili.

A causa dei costi considerazioni, mulini o venditori tutti richiedono una quantità minima per rotolamento. Minimo diverse migliaia di tonnellate per una laminazione (Mills potrebbe raccogliere ordini di diverse centinaia di tonnellate, quindi fino a raggiungere il loro importo totale quantità richiesta, cominciano a rotazione) .Ci sono anche diversi tipi di acciaio nei diversi mercati: Cina foglio mucchio si trova normalmente in SY295 SY390. Giappone e Corea del palancole stessi con foglio Cina palificazione. Foglio palo Australia e palancole Regno Unito sono normalmente S240 GP S355 GP S430 GP ecc Arcelor ha anche di tipo marino S460AP per usi marini. Negli Stati Uniti, acciai sono ASTM A572 grado 50, grado 60, grado 65 A588 e A690 grado marino palancole. Pareti a incastro possono essere classificati in due applicazioni: temporanee e permanenti. Palancole permanenti rimarranno in terra fino a imprenditori pensano di aver bisogno di ricostruire i progetti. Rimarrà nei luoghi e rimanere in terra. Cina palancole applicazioni temporanee forniscono solo accesso e la sicurezza per le costruzioni in un numero limitato sono. Dopo la costruzione è terminata, la Cina palancole verranno estratti o tirato fuori e magari rivenderli come secondo lamiera mano piles.A grande stock di caldo palancole laminate sono qui. Tutti i profili possono essere utilizzati come pareti combinate e disponibile in diversi tipi di acciaio.

U tipo caldo palancole laminate possono essere forniti in pile singole, doppie pali, o pali triple. Pile e pile doppie triple sono normalmente forniti come palancole ondulati. Filettati doppi pali sono raccomandati per facilitare il processo di installazione. Pali singoli potrebbero piegare intorno all'asse debole sotto guida. Mentre aggraffatura palancole sono più facile da guidare e estratto.

Cina palancole può anche fornire pali piegati. Angolo massimo di curvatura è di 25 gradi. Mucchi U sono piegate nel mezzo del web. Angolari sono necessari in quasi ogni in ogni progetti, sezioni più usati sono sezioni angolari C9, C14 pali angolari. Delta pali 13 angolo, Omega 18 frizioni. C9 pali d'angolo e le sezioni angolari C14 sono normalmente utilizzati con pareti combinate tubolari. Mucchio o giunzione pali speciali sono disponibili su richiesta.

U foglio di acciaio tipo palo può anche formare box pali. Due U palancole tipo formano box doppio U pila, ad esempio CAU pali doppio box, CU doppio box pali, doppio mucchio foglio scatola CPU-R, CGU doppio foglio di dialogo mucchio. Tre U palancole tipo triplice forma di dialogo U pali, per esempio CAU box triplo palancole, CU box tripla pali, CPU-R box pali. Quattro U foglio tipo di modulo palificazione box quadruplo pali.
